红星球磨机现场垫铁及地脚螺栓安装

发布时间小图标发布时间:2011-10-14 18:01:21 更新时间小图标更新时间:2021-05-20 18:01:21 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 球磨机 2 现场垫铁

地脚螺栓安装前,应将地脚螺栓上的锈垢油污清除干净,但螺纹部分仍上油脂防止生锈,检查螺栓与螺母是否良好。地脚螺栓套管上应加防护盖,防止杂物落入地脚螺栓孔内,套管埋入前应检查位置是否符合地基图,与地脚螺栓配合是否良好,放置地脚螺栓后,为定位方便,应使用模板支撑牢靠,然后再向埋设件内倒入添塞物。地脚螺栓位移误差在1-2mm以内,螺栓垂直度误差在1/1000mm以内。

地脚螺栓的螺母下面必须加垫圈,应当用锁紧装置锁紧,可用弹簧垫圈或双螺母,混凝土达到设计强度75%以后,才允许拧紧地脚螺栓。

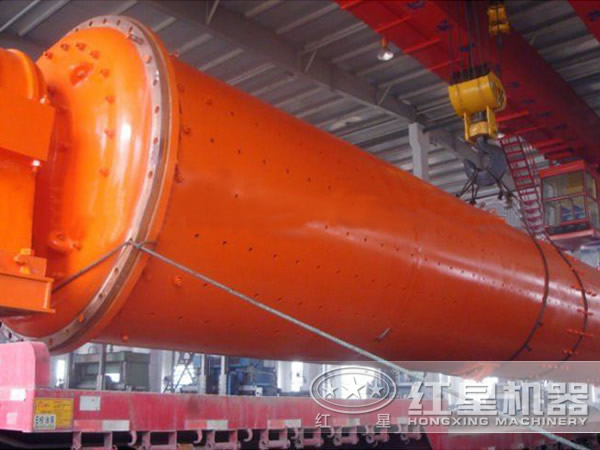

球磨机

球磨机各底板找平采用垫铁进行调整,垫铁组应尽量减少垫铁块数,每一垫铁组不超过5块。材料可采用普通碳素钢,垫铁边缘应打磨光滑,成对斜垫铁加工时其尺寸相同且有相同斜度,斜面经刨削或磨床加工,斜度宜为1/20-1/40。

每一组垫铁均应放置整齐平稳、接触良好。每对斜垫铁的重叠面积应不大于垫铁面积的75%以上。底板调平后各组垫铁均应压紧,垫铁与垫铁间、垫铁与设备底板间用厚度0.05mm的塞尺检查,在垫铁同一断面处两侧塞入的长度总和不超过垫铁长度或宽度的1/3,垫铁应露出底座10-50mm,垫铁伸入底座的长度应超过地脚螺栓。垫铁调整好,找平后,各垫铁间应点焊牢固。

每个地脚螺栓两侧近旁均应放置垫铁组,垫铁组在放置平稳和不影响二次灌浆的情况下,应尽量靠近地脚螺栓和主要受力部位。相邻垫板组之间的距离宜为300~600mm。
