石英砂烘干机

60秒级人工响应 24小时免费提供方案 过环评标准

石英砂烘干机

产品规格:Φ1.2×8.0m-Φ3.6×28m

处理能力:1.9-76.0t/h

应用范围:矿石、选矿、建材、冶金、化工等

客服 免费到厂参观,全程教学式协助办厂

免费获取报价 预约考察热线:0371-67772626

石英砂烘干机简介

石英砂是一种重要的工业原料,广泛应用于玻璃制造、光学玻璃、电视机玻壳、陶瓷、冶金、石膏、计算机、耐火材料等行业。在与其它工业原料进行混合前,需要对其进行烘干处理。石英砂的水分主要是表面水,比较容易脱除,石英砂烘干机的烘干工艺选择主要考虑产量大小、成品物料特性、操作方便与否、一次性投资以及操作成本等方面。

石英砂烘干机

石英砂烘干机

石英砂烘干机结构

石英砂烘干机一般由筒体、前辊圈、后辊圈、齿轮、挡辊、拖辊、小齿轮、出料部分、扬板、减速机、电机、热风道、进料溜槽、炉体等部分组成。其中圆筒由齿轮传动,转速一般为2-6r/min,而圆筒的倾斜度与其长度有关,通常大约为1°—5°之间。

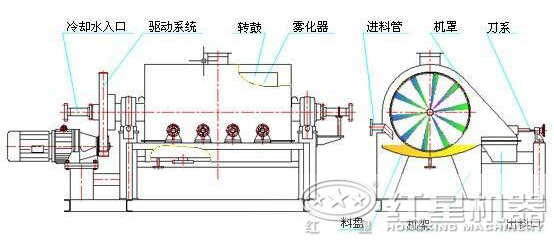

石英砂烘干机结构图

石英砂烘干机结构图

石英砂烘干机的工艺流程

在石英砂的烘干中,回转圆筒烘干机是常用的工业烘干设备。

湿物料由进料口进入石英砂烘干机,由热风炉供热,所产生的热风在烘干机内与石英砂充分混合,进行热质交换;

烘干后的石英砂由出料口排出,带粉尘的热风进入旋风除尘器与袋式除尘器进行除尘,净化后的空气由引风机排出。

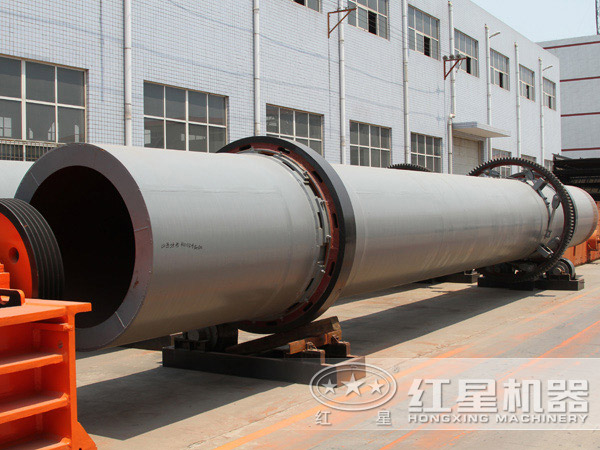

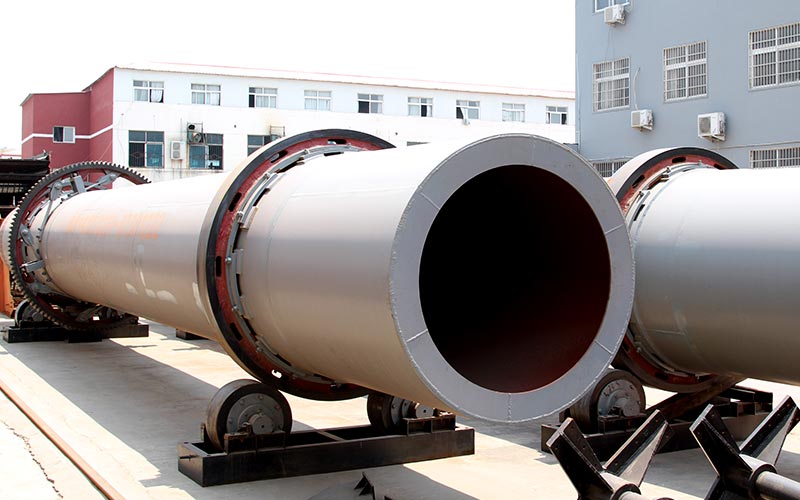

石英砂烘干机设备

石英砂烘干机设备

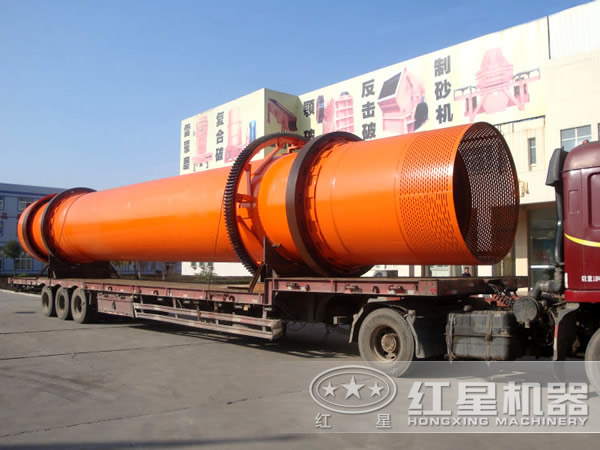

石英砂烘干机厂家待发货

石英砂烘干机厂家待发货

石英砂烘干机性能优势

石英砂烘干机内部结构设计合理,石英砂颗粒与热风的接触面积大,石英砂能够充分换热、脱水。石英砂在方格抄板中可以得到充分混合和搅动,并可延长物料下落的时间,因而与热风的接触时间加长,有利于石英砂在转筒内部的停留时间,使石英砂脱水更加彻底。

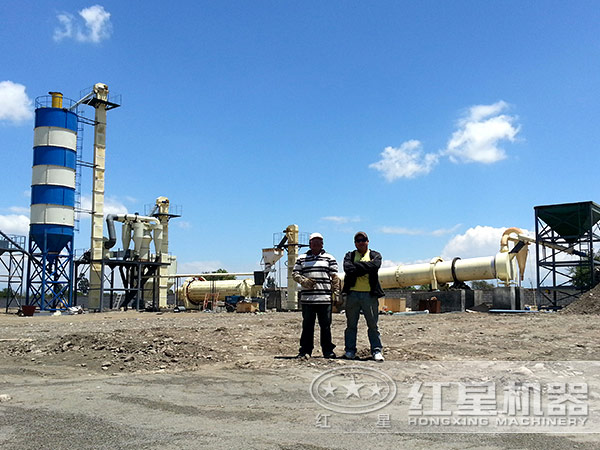

石英砂烘干机环保作业现场,引国外用户点赞

石英砂烘干机环保作业现场,引国外用户点赞

石英砂烘干机特点

该机优点是产量大,设备运行稳定,脱出水分彻底;运行寿命长,热利用效率高,投资较省。缺点是占地面积大,一次性投资相对于流化床干燥机高。但由于设备使用寿命的提高,在一定程度上弥补了投资高的缺点。

如果您有石英砂烘干机设需求,可免费点击红星24小时咨询服务,价格咨询电话:0371-67772626,河南郑州石英砂烘干机生产厂家地址:河南省郑州市高新区檀香路8号

石英砂烘干机技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
