搅拌槽

60秒级人工响应 24小时免费提供方案 过环评标准

搅拌槽

有效容积:0.58-135.4m3

功率范围:1.5-18.5kw

产品用途:浓度不大于30%及矿石密度不大于3.5的矿浆与浮选药剂的搅拌。

客服 免费到厂参观,全程教学式协助办厂

免费获取报价 预约考察热线:0371-67772626

搅拌槽的简介

搅拌槽用于浮选药剂制备、矿浆贮存及其它行业物料的混合搅拌。搅拌槽是单槽浮选机生产工艺中不可缺少的设备,根据用途不同,可分为矿浆搅拌槽、搅拌储槽、提升搅拌槽和药剂搅拌槽4种。

搅拌槽图片

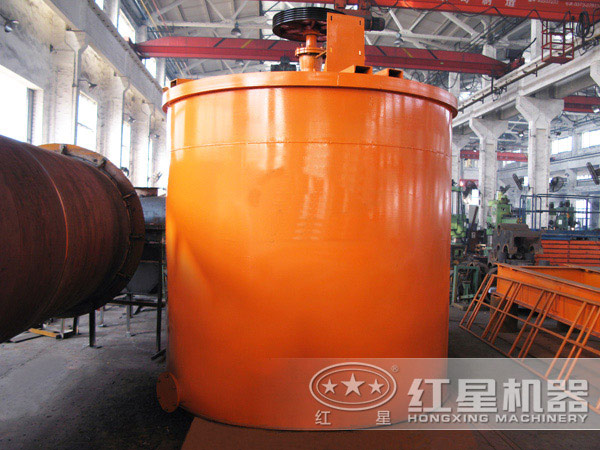

搅拌桶

搅拌桶

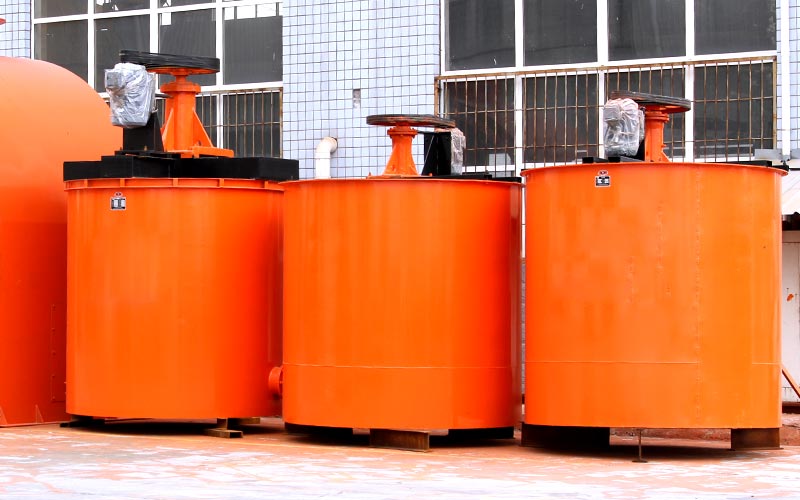

搅拌桶待发货

搅拌桶待发货

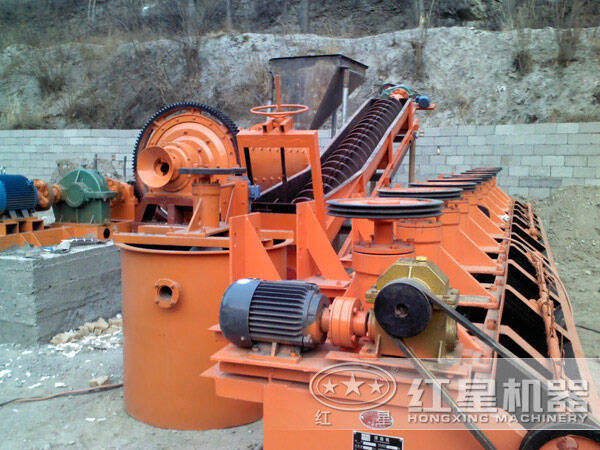

搅拌桶作业现场

搅拌桶作业现场

搅拌槽分类

1、矿浆搅拌槽

矿浆搅拌槽用于单槽浮选机作业前的矿浆搅拌,使矿粒悬浮并与药剂充分接触、混匀,为选别作业创造条件,它还可以在氧化铝生产中用作预脱硅槽、溶出后槽、脱洗槽和种分槽,在其他工业生产中亦可用于类似的作业。

2、搅拌储槽

搅拌储槽用于矿浆搅拌和储存,不仅用于选矿厂,还用于其他工业生产部门。在黑色、有色金属精矿浆及煤浆采用管道输送时.也需采用大型搅拌储槽。

3、提升搅拌槽

提升搅拌槽既有搅拌作用,又有提升作用,提升高度可达1.2m在设备配置造成矿浆自流高差不足.或者相差较少不宜泵送时,可选用此种设备。

4、药剂搅拌槽

药剂搅拌槽用于浮选厂各种药剂的制备作业。由于药剂性质不同,单槽浮选机搅拌槽的材质和结构亦有所不同。

多种不同类型搅拌桶

多种不同类型搅拌桶

目前,特殊的耐酸、碱的药剂搅拌槽尚无定型系列产品。根据被搅拌物料性质及所要求悬浮程度的不同,其结构上略有差别,例如,低程度和中等程度悬浮的搅拌一般采用单叶轮无循环筒结构,且叶轮转速较低;高程度悬浮的搅拌需采用循环筒结构或多叶轮结构,且叶轮转速较高;高浓度搅拌槽的结构特点则是叶轮直径和循环筒直径都要加大。

搅拌槽的结构组成和原理

搅拌槽由竖轴部、架子、桶体部、溢流口、电动机、电动机座、电动机座组成。叶轮的旋转是由电动机通过皮带轮、三角带而得到叶轮的旋转使矿浆和药剂搅拌均匀,通过提升装置从排料斗流出。

对于不同的介质,不同的化学反应过程,要求搅拌装置的结构和搅拌速度不同,根据不同的场合一般分为以下几种情况:

1、液-液互溶系统的场合,一般采用低速搅拌就能足够完成,这种场合常用浆叶式搅拌装置。

2、液-液互不相溶的场合,这种场合则需要强烈的上下翻滚,常用浆叶搅拌器,在釜体内加有一定形状的挡板,或采用推进式搅拌器。

3、反应介质里有少量的固体且不易沉降时可采用比较缓和的搅拌,反之当反应介质或反应过程的生成物中固体较多,且容易沉降时必须采用强烈的上下翻动搅拌,这些搅拌均属于固-液相的搅拌系统。

搅拌槽的保养

1、所有的轴承均应采用钠基润滑指润滑,每4小时旋转油杯盖2-3转,每班加油一次。

2、叶轮工作一个时期,磨损严重时,应及时更换,否则降低搅拌效果。

3、三角带要保持一定的张紧度,要定期调整。需要更换时,要选用长度相等为佳。

搅拌槽技术参数

类别 规格型号 槽体尺寸 有效容积(m³) 主轴转速(r/min) 电机功率
(kw)
外形尺寸(长×宽×高)(mm) 总重
(kg)
直径(mm) 高度(mm)
搅拌槽 XB-10×10 1000 1000 0.58 390 1.5 1130×1130×1521 1050
XB-12×12 1200 1200 1.18 390 2.2 1130×1330×1721 1160
XB-15×15 1500 1500 2.2 280 3.0 1750×1640×2190 1270
XB-20×20 2000 2000 5.6 210 5.5 2380×2160×2850 1700
XB-25×25 2500 2500 11.2 190 7.5 2990×2720×3540 3500
XB-30×30 3000 3000 19 140 18.5 4030×3270×3010 5200
XB-35×35 3500 3500 29 230 30 3920×3740×4970 6630
XB-40×40 4000 4000 45 210 37 4520×4320×5570 7830
提升型 XBT-10×15 1000 1500 1 510 2.2 1130×1130×2070 1250
XBT-15×20 1500 2000 2.9 400 4 1636×1768×2785 1677
XBT-20×20 2000 2000 5.6 312 11 2180×2220×3015 3100
高效吸附槽 XF-20×20 2000 2000 7.07 82.5 1.5 2032×2032×3595 2400
XF-25×30 2500 3000 13.5 57.6 2.2 2532×2532×4152 3670
XF-30×30 3000 3000 22.97 50.0 2.2 3180×3180×4673 5340
XF-35×40 3500 4000 35.6 41.0 4.0 3685×3685×5314 7140
XF-40×45 4000 4500 52.78 33.5 4.0 4185×4185×5814 9300
XF-45×50 4500 5000 74.75 33.5 5.5 4685×4685×6466 10500
XF-50×56 5000 5600 102.1 30.6 5.5 5185×5185×6975 12300
XF-55×60 5500 6000 135.4 24.4 7.5 5670×5670×7569 13500
