红星讲述对辊式破碎机的工作原理及结构

发布时间小图标发布时间:2011-08-02 15:57:05 更新时间小图标更新时间:2021-04-24 15:57:05 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 对辊式破碎机 2 详细参数 3 专业厂家

对辊式破碎机是一款利用两个相向旋转的辊子将物料轧碎的设备,在众多破碎设备中得以脱颖而出得益于其效能高的工作原理与合理的结构设计,因驱动装置由两个电动机,整体动能更给力、生产效率高,下面红星机器厂家为您详细讲述对辊式破碎机型号、工作原理及结构特点。

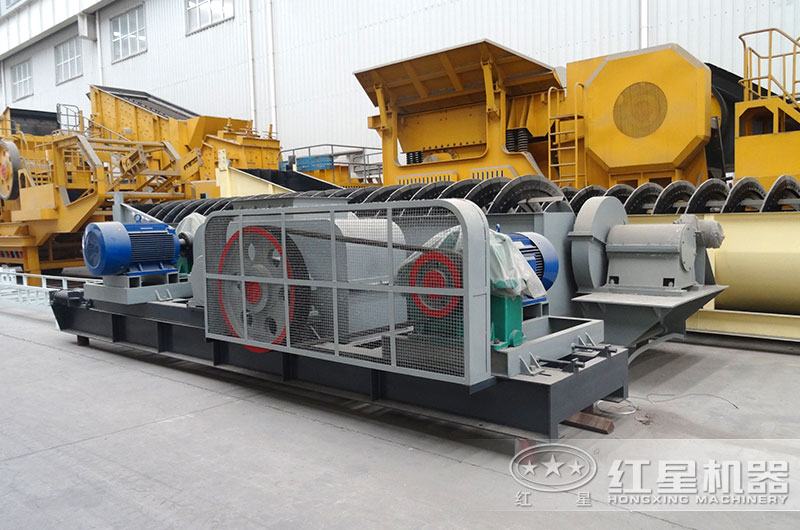

对辊式破碎机图片

对辊式破碎机图片

对辊式破碎机工作原理及结构

1、该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等组成。

2、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

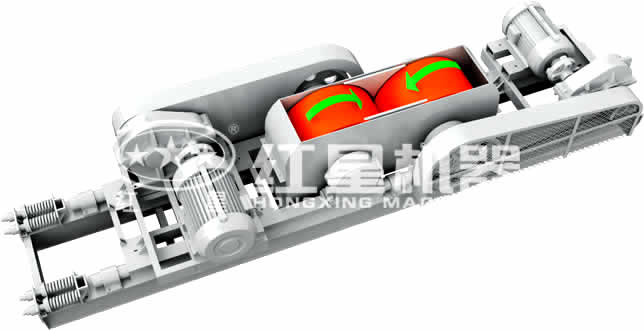

对辊式破碎机

3、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

4、为了安全,传动部分应根据实际情况自行安装安全罩。

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2

对辊式破碎机的用途

对辊式破碎机工作可靠、维修简单、运行成本低,排料粒度大小可调。按照辊子数量可分为双辊破碎机和四辊破碎机,可广泛用于水泥、冶金、化工、电力、煤炭等行业对脆性和韧性的物料加工。

对辊式破碎机用途

对辊破碎机供选矿、化学、水泥、建筑材料等工业部门中碎和细碎各种中等硬度以下的矿石和岩石破碎之用。

1、要加强给矿的除铁工作,非破碎物(钎头等物)掉入对辊间会损坏破碎机,以致造成停车事故,所以在破碎机前应安装除铁装置。

2、粘性物料容易堵塞破碎空间,在处理堵塞故障应停车处理,不可在运转中进行捅矿。

3、当处理的物料含大块较多时,要注意大块矿石容易从破碎空间挤出来,以防伤人或损坏设备。

4、辊式破碎机运转较长时间后,由于辊面的磨损较大,会引起产品粒度过细,这时要注意调整排矿口或对设备进行检修。

5、加强对设备的检查,对设备的润滑部位要按时加油,保持设备良好的润滑状态。

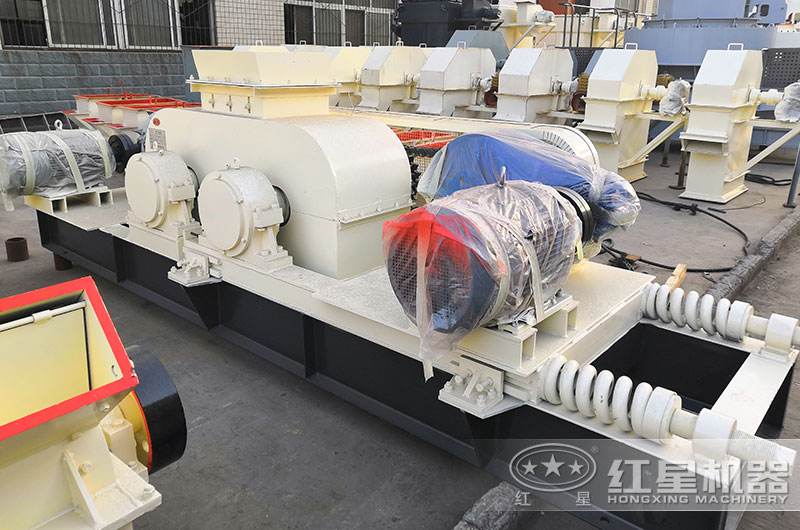

对辊式破碎机设备实拍图

对辊式破碎机设备实拍图

河南红星机器有限公司作为以专业技术为驱动型的企业,多年来公司一直致力于矿山破碎设备领域的高端发展和进步。通过不断的引进、吸收、研发与创新,形成了集开发、设计、制造、安装、服务为一体的强大的专业队伍。公司成立以来,产品遍布全国二十多个省、市、自治区,并远销东南亚、印度等地,深受用户好评,公司知名度得到迅速提升。

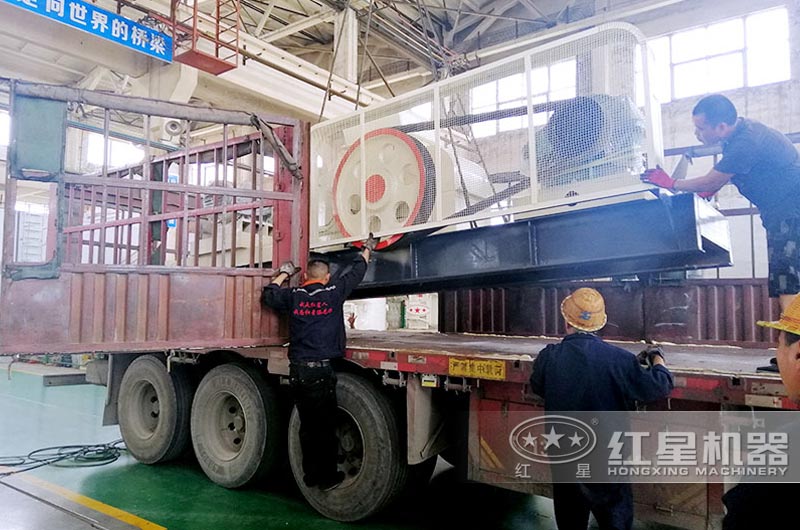

辊式破碎机车间发货

对辊式破碎机车间发货

更多有关制砂机、细碎机、球磨机、破碎机、烘干机、回转窑、洗石机、洗矿机、振动给料机、输送机、斗式提升机、圆振动筛等系列的相关信息,请咨询河南红星机器有限公司的专业技术人员,我们将竭诚的为您提供更多优质的服务,真诚的期待您的来电。
