棒磨机的主要结构与参数

发布时间小图标发布时间:2017-08-07 18:24:35 更新时间小图标更新时间:2020-03-10 18:24:35 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 产量:0.62-180t/h 2 电机:18.5-630KW

棒磨机的研磨介质是钢棒,它和球磨机的不同之处就在于研磨介质的区别,同样是研磨设备,棒磨机所生产出的物料具有出料均匀等特点,非常适合用于粒度要求较均匀的生产线中。棒磨机是一种新型的矿石碎磨设备,入市以来一直深受用户好评,其结构组成并不复杂,但了解清楚其主要结构及参数情况,更有利于客户准确选择更适合自己的产品。

棒磨机

棒磨机研磨介质

棒磨机主要结构

棒磨机的结构组成较简单,有利于后期设备维护,主要由主轴承部、回转部、齿轮传动部慢速驱动装置等四大部分组成。

1、主轴承部

棒磨机的主轴承部包括了多个零件部分(洒油器、轴承盖、轴承座、轴承衬、油标指示器及截流板凳)。在棒磨机进入生产运动时,一般要承受巨大的载荷,因此,我公司在设计时选用了一对动静压主轴承,并在基础上配备润滑油站。另外,设备的轴承内部还装有测温电阻,将停机温度设定在正常范围,一般保持60℃,亦可根据具体情况进行微调。

2、回转部

回转部是棒磨机设备的主要部件,它由端盖、进出料衬套、筒体和衬板等几部分组成,筒体内壁装有衬板,以保证物料在研磨介质和筒体衬板之间被研磨而不受影响。我公司棒磨机衬板选用了耐磨材质,不仅能提高其寿命,还可以避免因衬板磨损而频繁更换衬板,影响整机工作效率。

3、齿轮传动部

棒磨机的齿轮传动部采用的是开式边缘式,材质采用了优质铸钢,大齿轮连接筒体,小齿轮连接减速机的输入轴。在部件相互之间的润滑部分采用稀油喷射形式进行润滑,不用人工定时定量检查监督,此种方式可进行自动喷油。不仅能减轻操作工人的劳动强度,还可减少润滑油耗量。

4、慢速驱动装置

慢速驱动装置结构部分包括了电机、减速器、离合器三部分,该装置主要用于棒磨机的检修和更换衬板。如果在作业过程中停机超过四个小时,其筒体内的物料可能会结块,此时,在启动主电机前先采用慢速驱动装置盘车,能达到松动物料的目的,可使设备快速进入生产,在一定程度上能提高设备效率。

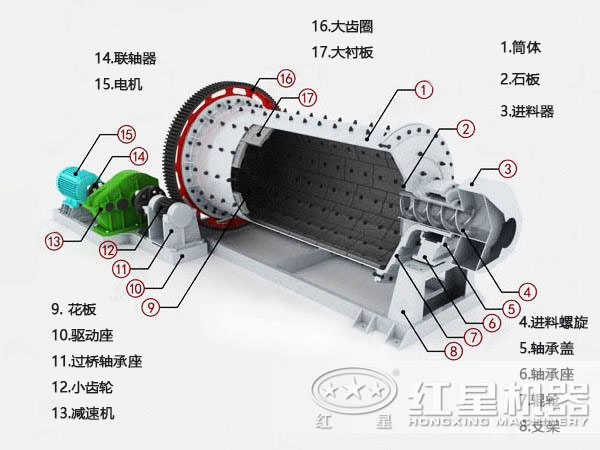

棒磨机结构图

棒磨机参数

我公司生产的棒磨机常规参数共有11种,常用的研磨介质(钢棒)直径为50-100mm,钢棒长度比设备的筒体短25-50mm,采用高碳钢制造,钢棒的装入量大约为棒磨机有效容积的35%-45%,过多或过少都不能使设备保持正常的生产能力,一般达到筒体中心线以下约100-200mm。棒磨机不同的参数型号对于生产作业有不同的要求,了解清楚每个型号的参数情况,更有利于用户正确的选购。以下是我公司所生产的棒磨机参数表。

型号规格 筒体规格(mm) 筒体转速
(r/min)
给料粒度
(mm)
排料粒度
(mm)
处理量
(t/h)
功率
(kw)
总重
(t)
直径 长度
MBS0918 900 1800 36-38 ≤25 0.833-0.147 0.62-3.2 18.5 5.9
MBS0924 900 2400 36 ≤25 0.833-0.147 0.81-4.3 22 6.7
MBS1224 1200 2400 36 ≤25 0.833-0.147 1.1-4.9 30 13.9
MBS1530 1500 3000 29.7 ≤25 0.833-0.147 2.4-7.5 75 19.8
MBS1830 1830 3000 25.4 ≤25 0.833-0.147 4.8-11.6 130 34.9
MBS2130 2100 3000 23.7 ≤25 0.833-0.147 14-35 155 46.5
MBS2136 2100 3600 23.7 ≤25 0.833-0.147 19-43 180 48.7
MBS2430 2400 3000 21 ≤50 0.833-0.147 25-65 245 59.7
MBS2736 2700 3600 20.7 ≤50 0.833-0.147 32-86 380 92.5
MBS2740 2700 4000 20.7 ≤50 0.833-0.147 32-92 400 95
MBS3245 3200 4500 18 ≤50 0.833-0.147 64-180 630 149
