红星讲解锤式破碎机转子的合理设计

发布时间小图标发布时间:2011-10-21 09:54:04 更新时间小图标更新时间:2019-09-24 08:08:59 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

锤式破碎机

锤式破碎机适用于在水泥,化工,电力,冶金等工业部门破碎中等硬度的物料,如石灰石,炉渣,焦碳,煤等物料的中碎,细碎作业。锤式破碎机转子由锤子、主轴与轴承、销轴、锤架及转盘组成。

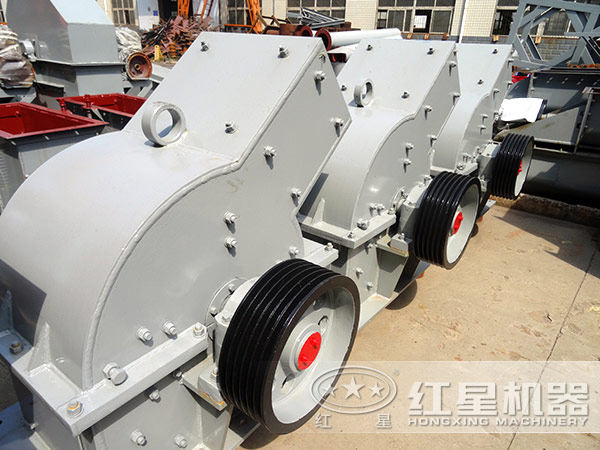

锤式破碎机

一、锤子形状与质量

1、锤式破碎机锤子的形状与破碎物料性质和粒度有关,即与被破碎物料硬度、脆性、粒度等因素有关。

2、锤子形状与质量形;一是加大打击力度;二是延长锤子的使用寿命。

二、锤子销孔位置的确定

锤式破碎机转子虽然达到了转子平衡的要求,但由于锤子悬挂得不正确,即销孔位置不对也会随锤子对物料冲击,对销轴、主轴和轴承产生冲击反力。

为了使破碎机工作时,在锤子销轴上不产生反作用力,必须使锤子处于冲击下平衡状态。所谓平衡状态,就是锤头冲击物料后,悬挂销轴上不产生冲击反力。实际上,就是正确选择销孔位置。

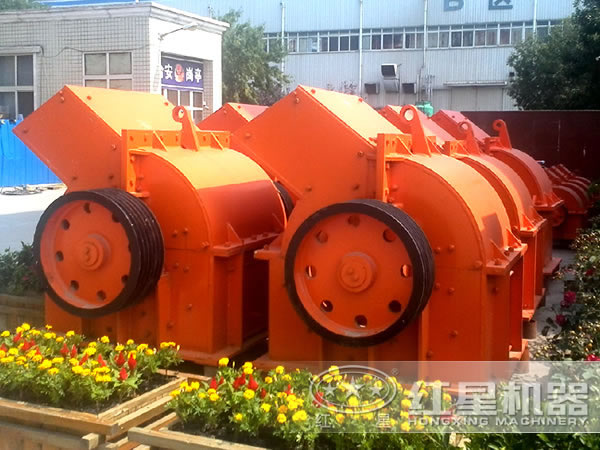

锤式破碎机

三、锤子质量的确定

锤子是锤式破碎机关键的零件,而锤子的质量大小直接影响破碎效果。若锤子质量过小,不能满足一次将物料打碎的要求;若锤子质量过大,则无用功消耗过大,也不经济。整个转子的零件都由主轴来支撑,主轴又装在机架侧壁流动轴承中。破碎板工作时所产生的冲击力也由主轴承受,因此,要求主轴的材料具有较高的强度和韧性。主轴有圆形断面和方形断面两种,后者是锤架活套在主轴上不用平键连接。

四、锤架与转盘

锤架的作用,主要是通过转盘与销轴将主轴与锤子连接起来。锤架是由多个转盘和压紧转盘、销轴等组成。锤架是靠两端压紧转盘和锁紧螺母固定在一起,锤子就装在销轴上。转盘有三角形、圆形和十字形几种。不论哪种形式,在强度、刚度允许条件下,尽量减轻质量,因为锤式破碎机与反击式破碎机不一样,它仅仅是靠锤子的动能来完成对物料破碎。

五、箅条筛

箅条筛就是用箅条做成的筛子。箅条的排列形式是与锤子运动方向垂直,与转子的回转半径有一定间隙的圆弧状,合格产品通过断面形状有三角形、矩形和梯形三种,通常用锰钢铸成。

锤式破碎机

红星机器生产的锤式破碎机工作锤头,采用新工艺铸造,具有耐磨、耐冲击;可据客户要求,调节需要的粒度;锤破机体结构密封,解决了破碎车间的粉尘污染和机体漏灰问题;整体设计造型美观、结构紧凑,易损件少,维修方便等优点,是升级换代产品。
