球磨机行业标准技术要求

发布时间小图标发布时间:2011-10-29 17:07:48 更新时间小图标更新时间:2021-06-01 17:07:48 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 球磨机 2 行业标准

红星把球磨机的行业标准技术要求共享出来供大家参考,欢迎广大用户前来我公司选购球磨机,红星的选矿设备是您比较不错的选择。

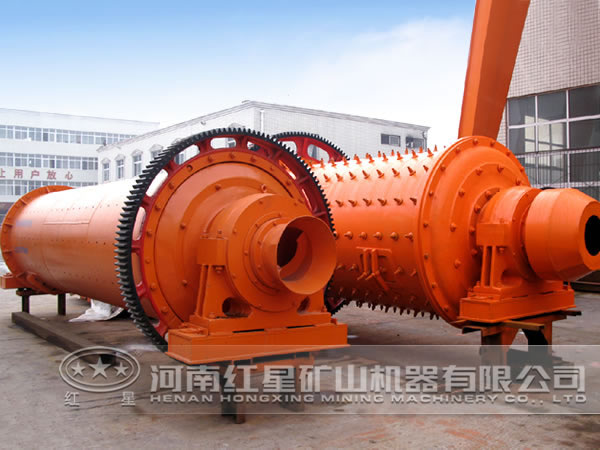

球磨机

1、球磨机基本要求

1.1、球磨机应符合本标准的规定,并按规定程序批准的图样和技术文件制造。

1.2、本标准未规定的原材料、外购件及加工、装配、安装等技术条件,均应符合国家标准及相关行业的有关红星标准的规定二JB/T1406-2002

1.1.3、图样上线性尺寸的未注公差:

a)、切削加工部位应符合GB/T1804-2000的m级;

b)、焊接件非切削加工部位应符合JB/T5000.3-1998中7.3的有关规定。

1.1.4、焊接件应符合JB/T5000.3-1998中的有关规定。

1.1.5、铸钢件应符合JB/T5000.6-1998中的有关规定。

1.1.6、锻件应符合JB/T5000.8-1998中的有关规定。

1.1.7、高锰钢铸件应符合JB/T5680-1998中的有关规定。

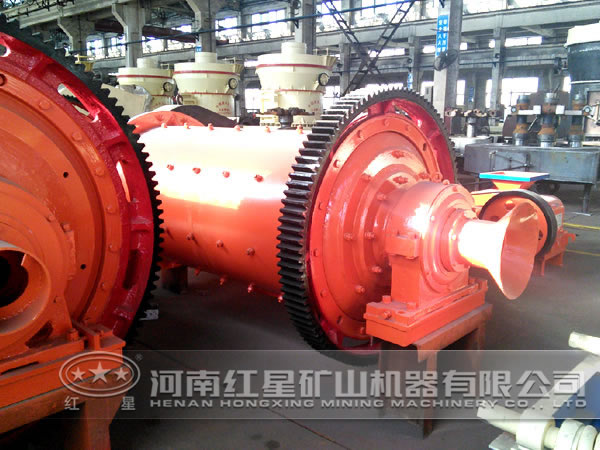

球磨机

2、基本要求

2.1、球磨机应符合本标准的规定,并按规定程序批准的图样和技术文件制造。

2.2、本标准未规定的原材料、外购件及加工、装配、安装等技术条件,均应符合国家标准及相关行业的有关红星标准的规定二

球磨机

3、球磨机整机性能要求

3.1、球磨机主要技术参数应符合本标准的规定且适应于系统工艺的要求。

3.2、筒体焊缝不准通过人孔和螺钉孔,其焊缝质量不应低于JB/T5000.3-1998中规定BS.BK级。

3.3、进出料端盖轴颈处表面粗糙度R为8uma。

3.4、主轴承进回油温升不应高于15C,较高回油温度不应高于60C。

3.5、筒体直径大于或等于q52700nmm系列的球磨机采用动、静压主轴承和高低压润滑站。

3.6、球磨机润滑装置应安全可靠,如用油站润滑,则油泵电动机与主电动机应有电气连锁装置,当润滑系统发生故障不能正常工作时应发出信号,保证主电动机自动停车,并应设有油量不足或油压下降超出允许值时的信号装置;润滑系统中应设有安全阀、压力计、温度计等安全装置;回油管路的倾斜度不应小于1:40。

3.7、球磨机空负荷运转时的噪声声压级值不应超过90dB(A)。

3.8、当主电动机采用同步电动机时,推荐选用空气离合器。

3.9、传动装置转动部分应配备防护罩。

4.球磨机配置

成套球磨机应包括:主机、主电动机,当主电动机电压小于或等于380V时,须同时提供低压电控设备:对筒体直径大于或等于02700mm系列的球磨机,应根据需要提供必要的辅机(如:微拖动装置、顶起装置、喷射润滑装置、高低压油站及低压集中电控设备等)。

球磨机

5、主要零部件要求

5.1、球磨机减速器性能:

a)、清洁度不应大于la(a为中心距),清洁度单位为mg;

b)、空负荷噪声不应超出85dB(A);

c)、空负荷油池温升不应超过250C;

d)、箱体密封性保证不渗油。

5.2、主轴承衬材料不应低于HT200力学性能的规定,铸件不应有裂纹、缩孔、疏松等缺陷;轴承合金材料不应低于ZChPbSb15-5力学性能的规定。合金应贴合牢固,不应有脱壳现象,在接触角范围内不得有其他缺陷。主轴承若采用滚动轴承,则按滚动轴承有关技术条件执行。

5.3、筒体钢板材料不应低于Q235-A力学性能的规定:所用焊条抗拉强度不应低于420MPae

5.4、进出料端盖材料不应低于ZG270-500力学性能的规定,筒体直径小于或等于d1500mm系列的球磨机可用力学性能不低于HT200的材料。铸件不允许有裂纹、缩孔、疏松等缺陷。端盖大端柱面对轴颈径向跳动、大端与齿轮和筒体把合面对轴颈轴向摆动不应大于相关规定。

球磨机
