精细化的机制砂整形机有哪些?如何提高机制砂成品质量?

发布时间小图标发布时间:2021-07-19 08:17:09 更新时间小图标更新时间:2021-07-20 08:17:09 作者小图标作者:星汉

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1机制砂整形机2机制砂质量

近年来,我国发改委等15部门联合发布的《关于促进砂石行业健康有序发展的指导意见》文件中明确地提出机制砂石产业高质量发展的要求,并落实到了一线机制砂石企业的生产中,这就促使了众多机制砂生产厂家不断寻求高质量的生产工艺。经客户的大量生产实践证明,精细化的机制砂加工设备是提高机制砂成品质量的重要突破口。那么精细化的机制砂整形机有哪些?如何提高机制砂成品质量?本文为您解答。

高品质机制砂

高品质机制砂

一、精细化的机制砂整形机和作业现场

1.反击式破碎机

反击式破碎机,结构设计巧妙,易损件耐用,运行花费少,维护简单,产量高,能破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等),且排料粒度大小可以调节,破碎规格多样化,加工成品呈立方体、无张力和裂缝、粒形好,能充分满足客户的破碎要求,广泛用于水利、高速公路、铁路等砂石料的破碎行业。

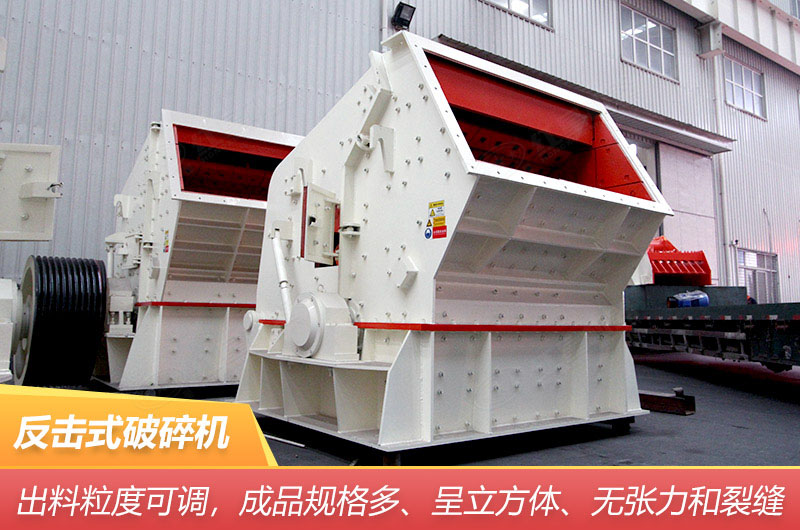

反击式破碎机

反击式破碎机

2.HVI和VSI制砂机

HVI和VSI制砂机采用石打石和石打铁混用的工作原理,是新一代制砂设备,进料方式为中间进料+周边伴落,叶轮腔深,石头通过量提升30%,出砂率高,产量大,整形效果特别好,成品砂子粒型好,无张力和裂缝,棱角和粉尘少,级配合理、细度模数可调,广泛用于各种岩石、磨料、耐火材料、水泥熟料、铁矿石、混凝土骨料等硬、脆物料的制砂作业。

HVI制砂机

HVI制砂机

3.机制砂整形机作业现场视频

河卵石机制砂现场视频

二、提高机制砂成品质量的两点措施

经过制砂整形机破碎和制砂处理后,成品机制砂的粒径大小会存在不够统一的情况,级配不够理想,而且所含的石粉和泥粉较多,严重影响整体外观形象和使用质量,那么该如何进一步提高成品机制砂的质量呢?以下为您提供两点解决措施。

1.调整和增配振动筛

机制砂级配较差,细度模数较大,主要是由于2.36mm的累计筛余率和0.075mm的通过率较大,通过更换振动筛网完成振动筛筛孔尺寸调整,可有效控制机制砂的级配与细度模数。实践证明,振动筛筛孔尺寸为3.5mm时,生产的机制砂的细度模数一般在3.4以内,级配满足标准要求。在制砂机制砂后增配一道筛分程序进行细化的筛选和分级,可使成品的级配更加合理,而且在筛分过程中还能清除掺杂在其中的部分石粉和泥土,提高整体质量。

振动筛产品

振动筛

2.配置轮斗洗砂机

制出的成品机制砂外表通常不可避免地会附着少量颗粒小于0.075mm的石粉,还掺杂着细沙和泥粉,既影响了整体级配,也降低了制砂成品的质量。石粉含量较高时,不利于配制高强混凝土,通常大多数用砂行业要求机制砂成品的含粉量不得高于3%。轮斗洗砂机可对成品机制砂进行有效的洗选、分级和脱水,提高洁净度,使其含粉量和含泥量符合用砂标准。

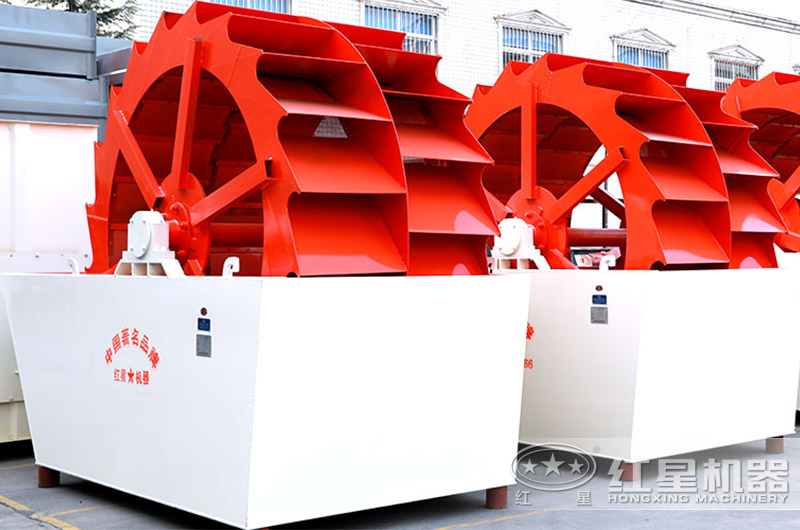

轮斗洗砂机

轮斗洗砂机

河南红星机器制砂设备生产厂家,有40多年生产经验,标准化生产厂房,成熟的生产技术和专业化的企业员工团队,确保出厂的每一台制砂设备都经过严格的选材,层层的质检和高标准的环保认证,支持到厂考察,可以放心选购,而且都是厂家直销,制砂设备的价格更优惠。如有需要,您可随时在线留言咨询或者拨打0371-67772626热线,这里有专业化的服务团队免费为您精准报价、设计方案、推荐设备、讲解性能、指导安装和使用,期待着与您的合作!

红星机器厂家

红星机器厂家
