回转窑的轴线测量方式

发布时间小图标发布时间:2012-10-11 17:14:03 更新时间小图标更新时间:2021-06-29 17:14:03 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 回转窑 2 轴线测量

回转窑的轴线是一个抽象的空间概念,在实物中无法直接测得,需要通过间接的方式获得其位置的信息,回转窑轴线,也就是回转窑各档处筒体中心的连线。

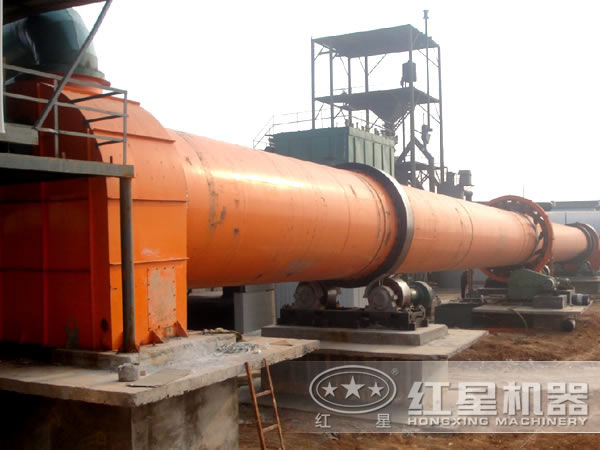

回转窑

回转窑各档处筒体中心的位置信息可以通过以下方式间接得知:

1.通过回转窑各档筒体的中心位置来确定

通过回转窑各档筒体的中心位置来确定回转窑筒体轴线位置,能很大限度的反映筒体轴线的存在信息。

回转窑的各档托轮处旋转筒体被轮带包围,因此在测量时只能测量各档附近的筒体,而调窑则是通过测量结果对托轮进行调整。虽然所取测量位置与托轮距离很近,误差比较小,但是仍会是会产生一定的影响。另外,目前测量系统发展的趋势是激光测量,由于筒体表面粗糙度较大,所以会对激光测量结果产生一些干扰。

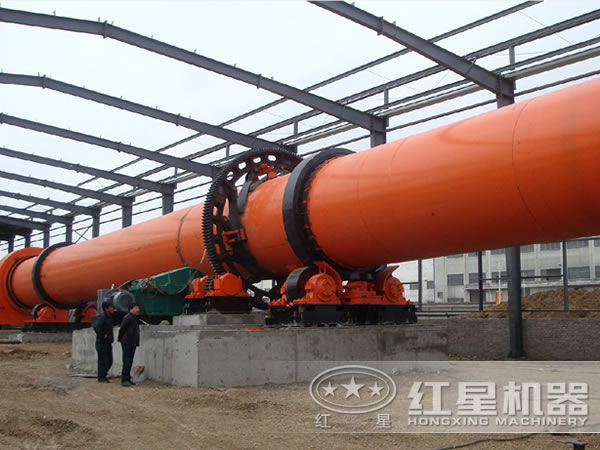

回转窑工作现场

2.通过回转窑各档轮带的中心位置来确定

回转窑处于水平面运转状态,如果忽略轮带的不均匀运动,那么轮带轴线与筒体轴线是一致的。在垂直面,由于回转窑各档的轮带与筒体之间的间隙并不完全相同。因此由各档轮带的中心位置来确定回转窑筒体轴线位置,还需要测量各档的具体筒体间隙。

回转窑筒体在工作过程中,主要受到重力和托轮支撑力的作用,因此其运动轨迹会是一个类椭圆的不规则圆形体。从某种角度上来讲,筒体与轮带之间的间隙是椭圆度的结果。国外一些新的观点认为,在测量窑的轴线时应该忽略存在与筒体间隙的差异,尽量减少椭圆度对测量过程和结果的影响,以求不管是测窑还是调窑都会更精确,更能保证窑的稳定运转的目的。

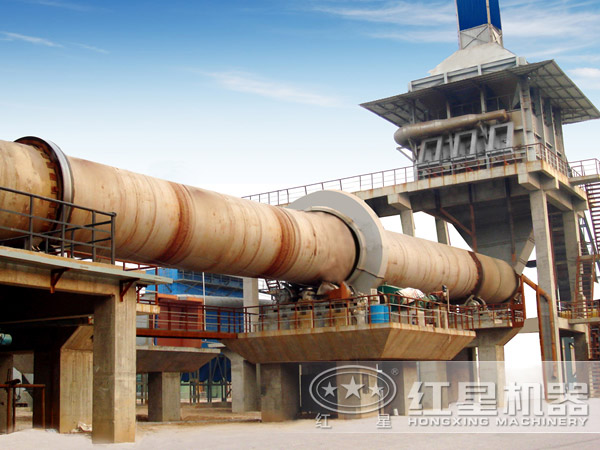

红星回转窑工作现场
