如何计算复摆颚式破碎机的破碎力?

发布时间小图标发布时间:2013-01-22 18:23:18 更新时间小图标更新时间:2022-07-08 17:20:15 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 颚式破碎机 2 复摆

复摆鄂式破碎机中机构的受力情况由外载荷的性质、大小和作用位置决定,这个外载荷就是破碎力。破碎机的破碎力直接影响到破碎机零部件的刚度和强度,及破碎机的可靠性和使用寿命。因此计算破碎机的破碎力有很大的现实意义。

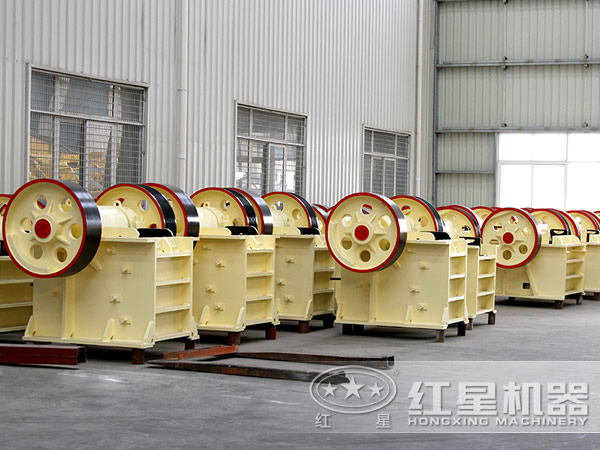

复摆颚式破碎机

由实验分析结果可知,作用在破碎腔衬板上的破碎力是由零逐渐变大,到较大值后逐渐减小至零。破碎力的较大值发生在偏心轴转角位160度时;破碎力沿破碎腔高度是变化的,既从进料口向排料口方向,破碎力是从小到大。偏心轴的扭矩比破碎力先达到较大值。

确定破碎力有两种方法:一种根据破碎功或电动机功率,结合破碎机的结构特点,诱导出破碎力理论计算公式;另一种是根据实验数据,诱导出破碎力计算公式。在实际中,常用试验方法分析球破碎力。可按下式计算破碎机的破碎力Fmax:

其中B是物料抗压强度(Mpa),H是破碎腔有效高度(mm),L是破碎腔有效宽度(mm),K是物料充填系数,一般在0.24-0.30之间取值。

颚式破碎机

根据试验可知,复摆颚式破碎机的破碎力作用于固定鄂板有效高度的中间。破碎力在动鄂板上的作用位置,按它在定鄂板上的作用位置,用作图法或分析法来确定。由于受到多重因素的影响,因此得出破碎力的作用位置是近似值。

复摆式颚式破碎机的活动颚比较分析

1、当颚板压住物料时,活动颚板部分和物料作向下运动,这就产生一种促使物料向下移动力,从而加快了出料速度,提高了产量。实践证明,复杂摆动颚式破碎机的产量较同规格的简单摆动颖式破碎机要高20%-30%左右。

2、活动颚上部的水平摆动量大于下部,使大块物料易在上部得到破碎,整个工作面积比较均匀,符合破碎原理,有利于颚板工作负荷均匀性。

颚式破碎机

3、由于卸料时活动颚下部有很大的向下垂直移动力,既能促进卸料,又能对已破碎的产品反复翻转,减少了长片状产品,并以立方体形状的块料卸出。在复杂摆动颚式破碎机中,物料除受到压碎、劈碎和折碎外,还受到研磨作用,增加了物料的破碎力,也有利于生产能力的提高。

4、由于活动颚的垂直位移大,加剧了物料与颚板间的摩擦,使颚板磨损较快。同时,加剧了过粉碎现象,故产生粉尘较大些。

5、在破碎物料时,活动颚承受巨大的破碎力,部分作用到偏心轴和轴承上,尤以是大型复杂摆动式的作用力是很大的,因此,复杂摆动颚式破碎机通常制成中、小型。

颚式破碎机
