如何设计对辊式破碎机的齿轮箱?

发布时间小图标发布时间:2013-03-07 16:36:54 更新时间小图标更新时间:2022-07-08 17:24:12 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 对辊式破碎机 2 齿轮箱

齿轮箱是对辊式破碎机的传动装置,在双齿辊破碎机中,为了不使辊齿相碰而损坏,两个齿辊应当同步地相对回转。由于工作时移动齿辊要作往复移动,以便排出不可碎物料,旖旎从两齿辊间的传动装置必须采用特殊结构,它既能实现同步回转又能使移动齿辊往复移动。故,要合理设计对辊式破碎机的齿轮箱。

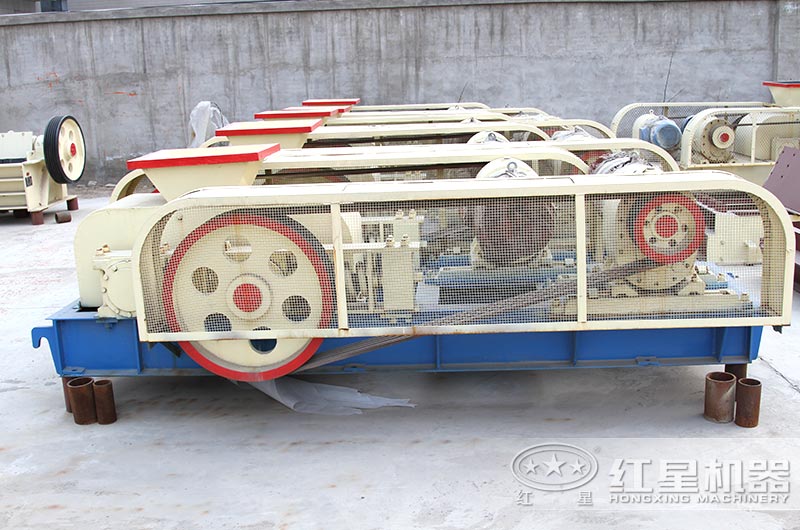

对辊式破碎机

在确定齿轮箱的主要结构形式时,可采用一种专用的减速器,或一种专用的小齿轮传动。后者可运行齿辊在较大范围内移动。此外,还可以采用一种被称为“桥式齿轮”的传动机构。这种机构通过四个齿轮及活动扇形齿板构成。当调整辊隙时能保证二齿辊继续运转,上、下两对齿辊可实现反向对辊旋转,而且可以保证两对齿辊间的中心距在较大范围内调节时传动不致中断。

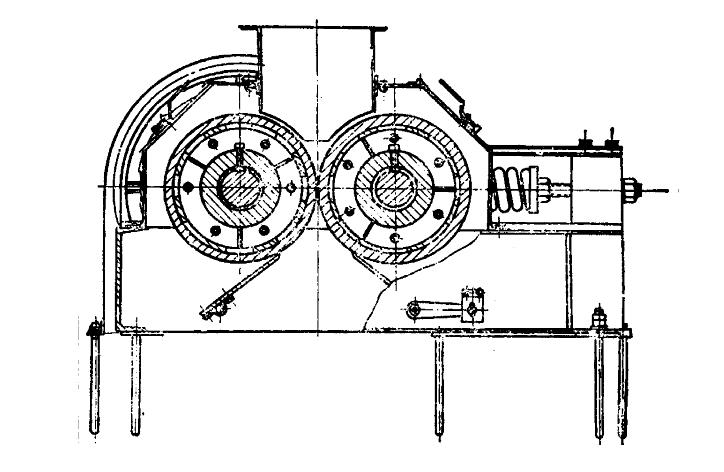

对辊式破碎机齿轮箱

对开式齿轮传动的设计。开式齿轮传动,不易润滑,因此要考虑磨损的影响。一般是按轮齿齿根弯曲疲劳强度设计,将模数增大10%~20%来考虑磨损的影响。

在选择齿轮材料时,小齿轮选用20Cr,大齿轮选用40Cr。计算齿根弯曲疲劳强度时,需要确定齿轮传动等级。根据载荷系数、大论转矩、使用系数、动载荷系数、齿间载荷分布系数、齿向载荷分布系数等,计算出齿根弯曲疲劳强度。其次,根据齿形系数、应力修正系数、重合度系数等,得出许用弯曲应力,需要对齿面接触疲劳强度进行校核计算。

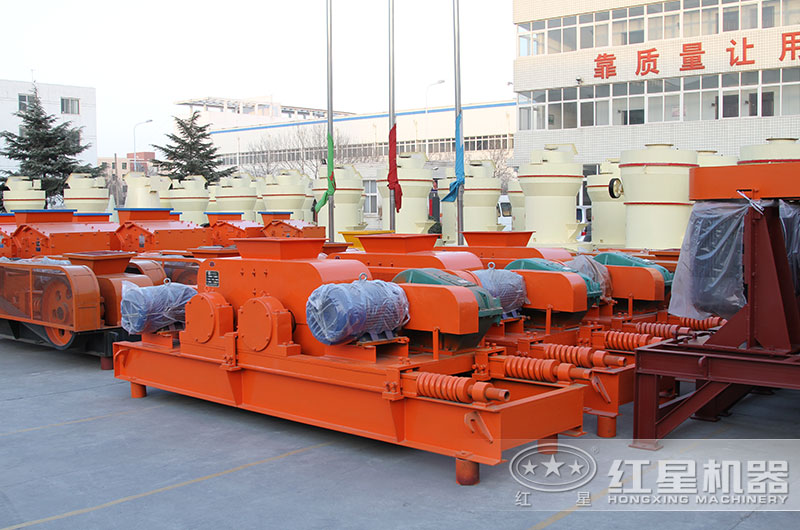

红星对辊式破碎机图片

对辊破碎机齿轮铸造与加工

齿面的加工采用展成法滚齿,由于齿轮模数大于8,则可分三次切除全齿深,第一次切深为1.4-1.6mm,第二次切至留精切余时0.5-1mm,第三次切至全齿深,这样齿面的加工就完成了。

由于工作机需求,该齿轮为硬齿面齿轮,加工齿面结束后再对齿轮进行表面碎火工艺,使其齿面硬度达到要求。表面淬火完成后,齿轮加工成成品可以装配到工作机了。

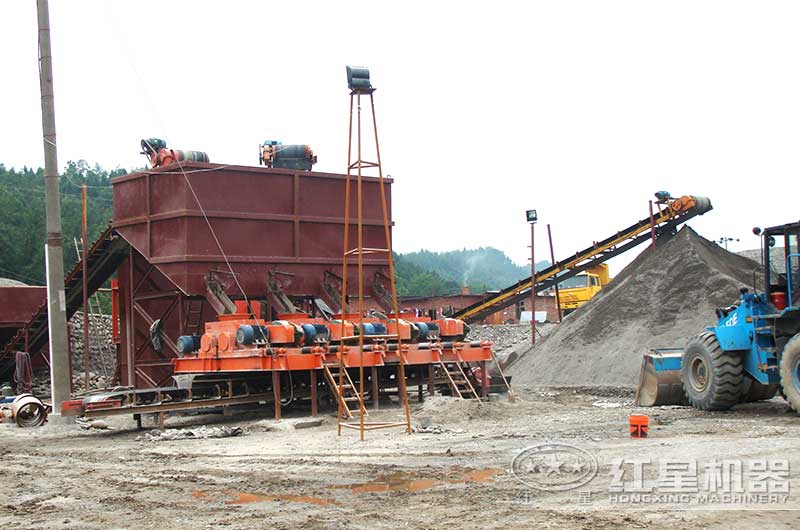

山东客户对辊式破碎机生产现场

山东客户对辊式破碎机生产现场
