开式螺旋输送机各参数的设计方法

发布时间小图标发布时间:2013-04-26 16:51:18 更新时间小图标更新时间:2021-07-09 16:51:18 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 输送机 2 开式螺旋

螺旋输送机的各个参数都是根据实际输送要求来确定的,包括螺旋转速、螺旋外径和螺距。在确定这些参数时,需要满足以下几个要求:

螺旋输送机工作现场

输送机的输送能力必须大于来料总量;物料不能产生垂直于输送方向的跳跃翻滚;物料沿轴向前行;物料具有尽可能大的轴向输送速度,且各点轴向速度均要大于圆周速度。

各个参数的设计方法如下:

(1)螺旋转速

螺旋转速低时,阻滞物料流对物料运动的影响并不显著。一旦螺旋转速超过临界转速,物料就会产生垂直于输送方向的跳跃翻滚,起到搅拌物料而不是轴向推进的作用。此时输送效率降低,能耗大,加速设备磨损。为了避免这种现象,螺旋转速不能超过其临界转速。临界螺旋转速的经验公式为:

,A是物料的综合特性系数,D是螺旋外径。在满足输送量要求的前提下,螺旋转速不宜过高。

(2)螺旋外径

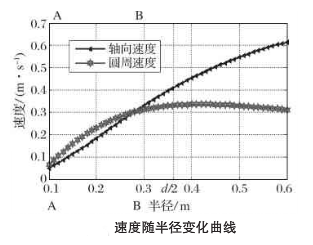

在其他参数确定的情况下,物料在料槽内轴向移动速度Vz和圆周速度Vt随物料所在螺旋半径r变化的曲线如下图:

速度随半径变化曲线

分析此曲线可知,在选取螺旋外径时,除了需要满足文章开头提到的几个要求外,还应该保证所选取外径在图中B-B线的右侧。对于开式螺旋输送机,螺旋外径过大会增加制造成本,且不利于冷却,外径值没有必要一定取500的整数倍。

(3)螺距

根据不同螺距下速度随半径变化的曲线可知,螺旋螺距和螺旋外径的选择存在对应关系,螺距越大,对应的螺旋外径越大。螺旋外径确定后,存在一个较小的螺距与其对应,即较合适的螺距。
