PYF硬岩反击式破碎机的结构分析

发布时间小图标发布时间:2013-05-20 15:41:38 更新时间小图标更新时间:2021-07-08 15:41:38 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 反击式破碎机设备 2 结构分析

反击式破碎机是当前很多行业中应用相当广泛的一种破碎机械。随着经济发展的多样性与基础建设的飞速发展,反击式破碎机的研制压在如火如荼地进行,如PYF硬岩反击式破碎机就是其中的一种。本文主要介绍其结构。

PYF硬岩反击式破碎机由机架、反击装置和转子三个部分组成。机架是整机的基础所有零部件都装在机架上,它分上、下两部分,用钢板和型钢焊接制成。

在转子两端的机架内壁上装有锰钢衬板,机架顶盖和左侧壁以及两端壁构成可以翻转的半开式上盖,它是借助丝杆或液压顶打开和关闭的,便于更换易损件等工作。

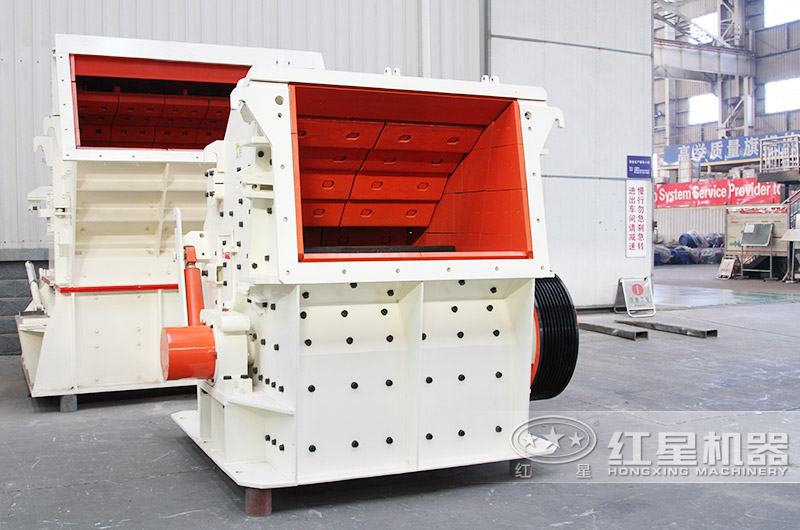

反击式破碎机

机架右侧壁上部有进料导板,在下部(底部)机架装有主轴承。

反击装置,它由反击板和悬挂装置所组成。反击板内壁装有高耐磨材料制成的锯齿形衬板。

反击板一端铰接在机架上盖上而中间部位借助拉杆弹簧悬挂装置吊在机架上盖。利用悬挂装置调节排料口大小,当有不能破碎物料时,又能起到保护作用。

转子是由主轴、转盘、板锤 与板锤紧固装组成。主轴装在机架两端壁外侧的滚动轴承里。转盘为焊接结构件,它与主轴不是用键连接而是靠锁紧与主轴牢固连接的。

破碎机破碎物料的空间是由进料导板、两级反击板和从进料导板卸载点起到第二级反击板排料口的圆弧所组成的空间,称为破碎腔。

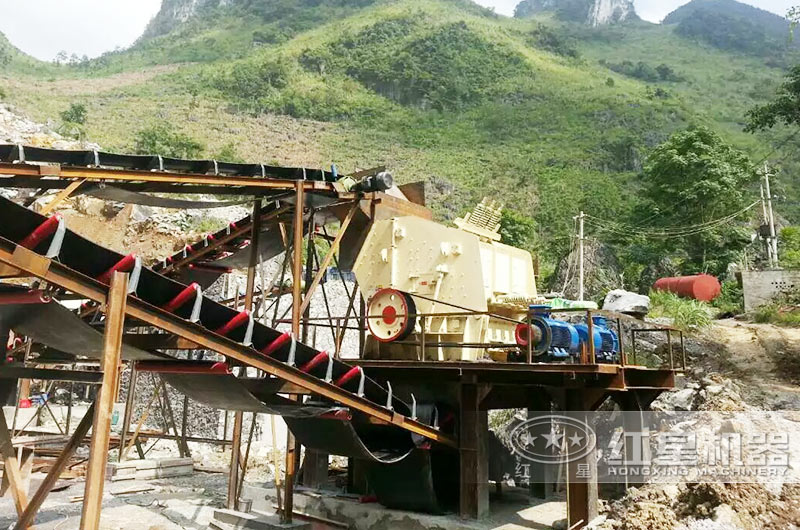

反击式破碎机
