不同分类圆锥破碎机型号的简介

大型矿山多数采用三段一闭路的破碎工艺，在粗、中、细三段破碎工艺中，关键设备选择的主流是圆锥破碎机，因此，选择适用的是实现“多破少磨”关键，可供选择圆锥破品种繁多、价格不同，究竟选择哪一种型式，在更适合的破碎工艺中应用，困扰着众多的矿山企业，现对各种圆锥破碎机按照不同分类和型号做一下简介。

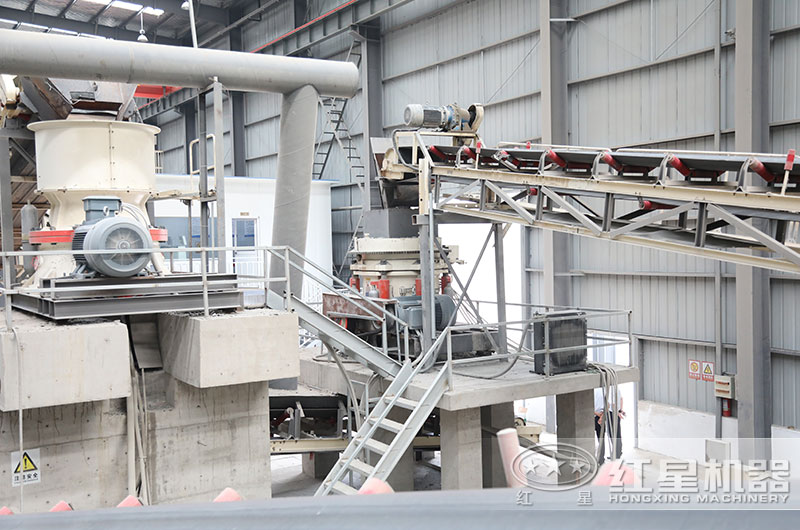

圆锥破碎机工作现场图片

一、圆锥破碎机的分类

1、按保持破碎力方式分类：有弹簧型与液压型2种，液压型又分为多缸型与底部单缸型，也有顶部单缸型，但较少见。

2、按运动的支承结构分类：有滑动轴承型、滚动轴承型和混合型3种。

3、按躯体回转速度分类：有低速、中速和高速。

4、按主轴结构分类：主轴固定与主轴转动2种。

以上结构差异，决定了圆锥破碎机不同性能，其他结构不同，如排矿口调整方式、润滑油密封方式等，虽然也影响设备使用，但是对性能影响不及上述结构差异大，故不一一区分。

二、典型的圆锥破碎机简介

附录：圆锥破碎机型号大全

SC单缸圆锥破中碎系列技术参数：

型号	腔型	给料口尺寸 （mm）	最大进料尺寸 （mm）	最小排料口尺寸 （mm）	电机功率 （kw）	处理能力（t/h）
SC100S	C1	250	200	22	90	85-170
	C2	200	160	19		70-130
SC160S	C1	360	290	25	160	125-345
	C2	300	240	22		108-305
SC250S	C1	450	360	35	250	267-605
	C2	400	320	29		225-515
SC315S	C1	560	450	41	315	349-1050
	C2	500	400	38		318-892

SC单缸圆锥破细碎系列技术参数：

型号	腔型	给料口尺寸 （mm）	最大进料尺寸 （mm）	最小排料口尺寸 （mm）	电机功率（kw）	处理能力 （t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	38	30	4		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	35	25			70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
HPM200	C1	900	185	145	22~38	160~250	160	11
	C2		125	100	18~38	145~250
	C3		95	75	14~38	120~250
	F1		76	60	12~25	108~210
	F2		54	45	10~25	81~210
	F3		23	20	8~25	72~210
HPM300	C1	1100	235	190	26~45	230~445	220	20
	C2		211	170	20~45	200~445
	C3		150	120	16~45	180~445
	F1		107	85	14~25	160~220
	F2		53	40	12~25	140~220
	F3		25	20	8~25	120~220
HPM400	C1	1400	299	240	30~51	270~630	315	27
	C2		198	160	20~51	243~630
	C3		111	90	14~51	210~630
	F1		92	75	12~25	162~370
	F2		52	40	10~25	126~370
	F3		51	40	8~25	104~370
HPM500	C1	1500	335	270	32~51	365~790	400	40
	C2		286	230	25~51	328~790
	C3		204	165	19~51	280~790
	F1		133	105	16~25	202~450
	F2		95	75	13~25	158~450
	F3		52	40	8~25	122~450
HPM800	C1	2000	353	280	32~51	616~1100	630	70
	C2		297	240	32~51	522~1100
	C3		219	175	16~51	380~1100
	F1		155	125	13~25	328~730
	F2		92	75	10~25	270~730
	F3		33	25	5~25	166~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：产量根据不同物料，进料粒度等因素其结果将有所不同

除了以上列举圆锥破碎机型号规格外，还有其他型号，在里面没有一一展示，欢迎咨询了解，有技术经理提供对应圆锥破碎机型号价格表，及更多相关资讯，另外，红星圆锥破碎机厂家一直在不断改进设备结构和优化设计参数，如遇到技术参数信息有变动，请您以产品经理介绍为准，本文不再另行通知！
