沙子烘干机传动装置设计时的技术问题

发布时间小图标发布时间:2012-10-24 11:07:17 更新时间小图标更新时间:2022-06-28 16:20:25 作者小图标作者:红星机器

在线咨询欢迎 在线咨询 获取报价清单及产品资料,赚钱从这里开始、期待您的来厂参观!

新闻要点

1 烘干机 2 传动装置

传动装置是沙子烘干机组成部分,在设计制作时要注意的问题很多。主要是一下几方面的内容。

1.关于传动结构与进气形式的关系。沙子烘干机的进气形式有径向进汽式和轴向进风式两种,径向进风式采用后轴悬臂支撑的简单内笼结构,多采用链轮、皮带轮或者减速机来进行后轴的直接传动。而轴向进风式多采用无后轴刚性法兰边型的内笼,用摩擦轮或者平皮带的方式来进行驱动。要用到烘干机进行烘干的物料通常都是大批物料,这时就要求拥有一定的自动化即自动进料后出料,所以大部分传动结构都采用摩擦轮或者平皮带的方式来进行驱动。

2.关于传动结构与维护维修的关系。任何设备都需要维护维修,我们在设计传动结构时也要注意是否方便维护维修。通常所采用的皮带轮或链轮的外置式传动结构维护性相对较强,对皮带的检查维护,张紧和更换都非常容易。而采用平皮带和减速机传动的可维护性相对较差,更换内笼体上的皮带要拆卸的部件较多而且困难,特别是减速机的维修费用更高,同时减速机还需要经常的进行润滑,维护费用很高。沙子烘干机的承载力相对其他机械较低,我们在设计传动结构时要采用活动式轴承座,这样更便于维修以及维护。

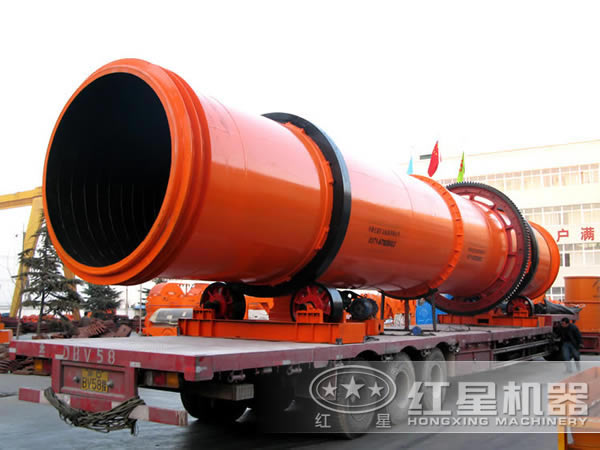

沙子烘干机发货

3.关于传动结构与减速机构的关系。通常电动机的转速都是非常高的,而沙子烘干机通常都是低速并衡速转动的,所以我们必须对电动机进行有效的减速。后轴悬臂支撑型的传动结构必须附带一整套的减速设备进行减速,比如过渡减速皮带轮,减速机等。而无悬臂刚性法兰型可以巧妙的利用驱动轮外笼直径之间的较大差值直接进行减速,比如摩擦轮型和平皮带型等。很明显,无悬臂刚性法兰型可以不必增加减速设备,有效的降低了烘干机设备的成本。

4.关于传动结构与成本的关系。烘干机属于洗涤设备的一种,它的结构和功能都相对简单,而且沙子烘干机所需要的传动效率不高,制造和使用简单可靠,因此沙子烘干机的传动方式设计具有较大的发挥空间,不可随意地走入设计的误区。我们在设计沙子烘干机传动结构时要注意“简单可靠”和“成本低廉”,所以我们在设计时要多采用结构非常简单可靠的皮带轮和摩擦轮传动方式,尽量不使用减速机或变频传动方式。

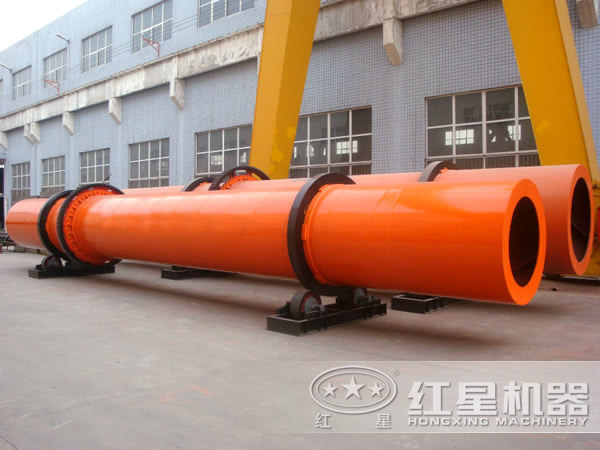

沙子烘干机图片

综上所述,沙子烘干机的传动结构设计是否合理,直接关系到沙子烘干机的生产效率及成本价格,所以我们在设计时必须综合考虑以达到更好的设计需求。
